喷淋降温系统原理介绍/
Spray Cooling System Principle Introduction
喷淋降温的途径有两种：一种是蒸发冷却，其原理是将雾化的除盐水直接喷到热的管束表面，通过水雾蒸发吸收热量的原理降低管束表面温度，从而降低凝结水温度，降低了机组背压；另一种是喷雾冷却，其原理是将雾化的除盐水喷在冷却风机的出口或入口，利用水气化吸热降低管束周围空气的温度，从而降低凝结水温度、降低机组背压。
直冷喷淋降温系统组成部分/
Intercooling Spray Cooling System Component
（1）水泵部件
（2）管路系统
（3）喷雾喷嘴组件
（4）喷淋控制系统

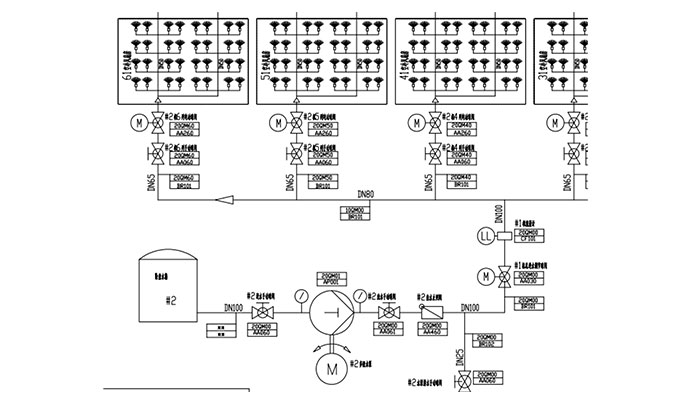

喷淋系统组成示意图/
Schematic Diagram Of Spray System Composition
水泵部件/
Pump Parts
喷淋系统用水泵一般为卧式多级离心泵。水泵的主要参数可以根据机组规模和要求来确定。通常水泵的扬程为160米。
卧式多级离心泵
水泵主要技术参数
序号 | 项目 | 单位 | 主要参数 |
1 | 喷雾水泵 | ||
1.1 | 制造厂 | --- | 利来w66成套（指定） |
1.2 | 型号 | --- | KQDW100-20*6 |
1.3 | 驱动 | --- | 电机 |
1.4 | 泵送介质 | --- | 除盐水 |
1.5 | 水进口最低压力 | Bar | 2 |
1.6 | 水进口最高压力 | Bar | 10 |
1.7 | 泵入口直径/出口直径 | mm | ≥DN100 |
1.8 | 水泵电机功率 | Kw | ≥75 |
1.9 | 泵效率 | % | ≥65 |
1.10 | 扬程 | m | 160 |
1.11 | 泵流量 | m³/h | 100 |
1.12 | 水泵重量 | Kg | ≥1200 |
管路系统/
Piping System
喷淋降温系统的管路部分主要有：不锈钢管道、各种阀门及管件等组成（不锈钢管路的牌号一般为304，所有配套的管件、阀门过流件均为不锈钢304）。
管路部分有供水主管路、平台上分支管路、每列A型架内部的支管路以及喷淋管路（每个冷却单元内部）。各管路的通径由喷雾水流量和管内水的流速来计算决定。
喷淋支管路规格为DN20PN1.6MPa，每支喷淋管上布置4-5只喷雾喷嘴。
喷雾喷嘴组件/
Spray Nozzle Assembly
喷淋降温系统用喷嘴的要求一般为：材质不锈钢304或者316；
喷出的水雾粒径：<100um
喷嘴工作压力：0.8MPa
喷嘴额定流量：1.1L/min（最高1.6L/min）
水雾形状：实心圆锥
喷嘴角度：90°
喷淋控制系统/
Spray Control System
一般每台机组配1只控制柜，可实现对多级水泵启停，出水管路上电动调节阀的水量在线调节及其它热控元器件的控制。喷淋系统也可接至DCS系统，对喷淋系统进行远程控制，做到无人值守。
喷淋控制系统需要接入电厂DCS控制系统，系统会根据环境温度和机组运行参数来决定是否投入喷淋降温系统。控制系统需要监测水泵出入口的压力和流量等参数，以便远程操作控制。
电气控制系统/
Electrical Control System
喷淋电控系统主要有喷淋系统控制柜及相应的压力、 流量传感器以及各种电缆组成。可以实现相应的控制和监测需要，满足实际生产要求。
